مبدل حرارتی هایواتر مدل HW 20-9

توضیحات

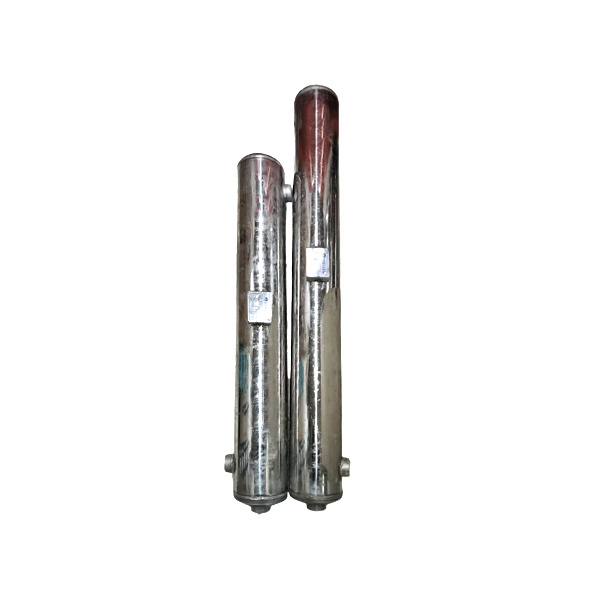

مبدل حرارتی هایواتر مدل HW 20-9

مبدل حرارتی هایواتر مدل HW 20-9 جز مبدل های حرارتی پوسته و لوله استیل هستند . این محصول دارای مشخصات فنی به شرح ظرفیت حرارتی 9 فوت مربع یا 18000 کیلوکالری بر ساعت ، دبی آب گرم برابر با 25 لیتر بر دقیقه ، سایز لوله برابر با ½-1 اینچ ، اندازه قطر محصول برابر با 13 سانتی متر و اندازه طول محصول برابر با 26 سانتی متر است .

مبدل حرارتی هایواتر مدل HW 20-9 انتقال حرارت را به خوبی انجام می دهد و آب استخر را به خوبی گرم می کند . مبدل های حرارتی هایواتر از جنس استیل بوده و ضریب انتقال حرارتی بالاتری و طول عمر بیش تری نسبت به مبدل های حرارتی مسی دارند . این محصول به دلیل عدم رسوب گرفتگی ، کارایی خود را از دست نمی دهد و راحتی بیشتری جهت استفاده دارند . این مبدل ها از صفحاتی با ضخامت بسیار کمی استفاده می کنند و با توجه به سینوسی قرار گرفتن لوله ها فضای کم تری را نسبت به نوع مسی خود اشغال می کند . این دسته از محصولات هایواتر تحت لیسانس کانادا می باشند .

مبدل حرارتی هایواتر را هم می توان به شکل افقی و هم به شکل عمودی نصب نمود . تنها نکته ای که باید مد نظر داشته باشیم هوا باید به راحتی از داخل مبدل خارج شود . به همین منظور اگر مبدل را به شکل افقی نصب کنیم ، سر لوله های ورودی وخروجی به سمت بالا و اگر به شکل عمودی نصب کنیم ، سر لوله ها را با شیبی کم به سمت بالا قرار می دهیم .

برای آن که متوجه شویم آیا مبدل حرارتی هایواتر مدل HW 20-9مناسب بار حرارتی مورد نیاز ما می باشد یا نه ، نیاز به محاسبه ظرفیت مبدل داریم . انتخاب درست ظرفیت حرارتی مبدل پوسته و لوله از آن جایی  اهمیت دارد که می توان گفت بعد از بویلر یا دیگ آبگرم ، این محصول مهم ترین قسمت سیستم گرمایشی می باشد و عملکرد آن بر کارکرد کل سیستم تاثیر گذار است . دمای خروجی آب از مبدل های حرارتی بسیار اهمیت دارد . زیرا بالاتر بودن و پایین تر بودن آن از میزان دمای مورد نیاز هر کدام موجب به وجود آمدن هزینه برای مصرف کننده می شود . به عنوان مثال در صورتی دمای آب خروجی از مبدل بالا باشد ، علاوه بر مصرف بیشتر انرژی موجب آیب دیدن ایر تجهیزات سیستم های گرمایشی و از بین رفتن مواد ضد عفونی موجود در آب می شود .

محاسبه مبدل حرارتی هایواتر مدل HW 20-9نیازمند محاسبات مهندسی و دقیقی می باشد . اما می توان با محاسبات سر انگشتی نیز به عدد بسیار نزدیکی نسبت به محاسبات دقیق دست یافت . در محاسبات سرانگشتی به ازای هر متر مربع آب حدود 1100 کیلوکالری در نظر گرفته می شود . از حاصل ضرب حجم آب استخر در این عدد بار حرارتی مورد نیاز استخر به دست می آید . عدد به دست آمده را تقسیم بر 860 کرده تا بار حرارتی مورد نیاز بر حسب کیلو وات محاسبه شود . حال با این عدد می توان مبدل مورد نیاز را به دست آورد و اگر بخواهیم بر حسب فوت محاسبه کنیم عدد به دست آمده را تقسیم بر دو کرده و از ظرفیت های موجود و استاندارد موجود در محصولات ، مبدل مناسب خود را انتخاب می کنیم . نکاتی که مطرح شد در رابطه با مبدل های پوسته و لوله استیل می باشد و مبدل های صفحه ای روند محاسباتی خاص خود را دارند .

مبدل حرارتی هایواتر مدل HW 20-9دارای گارانتی اصالت کالا می باشد .

برای آن که متوجه شویم آیا مناسب بار حرارتی مورد نیاز ما می باشد یا نه ، مبدل حرارتی هایواتر مدل HW 20-9نیاز به محاسبه ظرفیت مبدل داریم . انتخاب درست ظرفیت حرارتی مبدل پوسته و لوله از آن جایی  اهمیت دارد که می توان گفت بعد از بویلر یا دیگ آبگرم ، این محصول مهم ترین قسمت سیستم گرمایشی می باشد و عملکرد آن بر کارکرد کل سیستم تاثیر گذار است . دمای خروجی آب از مبدل های حرارتی بسیار اهمیت دارد . زیرا بالاتر بودن و پایین تر بودن آن از میزان دمای مورد نیاز هر کدام موجب به وجود آمدن هزینه برای مصرف کننده می شود . به عنوان مثال در صورتی دمای آب خروجی از مبدل بالا باشد ، علاوه بر مصرف بیشتر انرژی موجب آیب دیدن ایر تجهیزات سیستم های گرمایشی و از بین رفتن مواد ضد عفونی موجود در آب می شود .

محاسبه  مبدل حرارتی هایواتر مدل HW 20-9نیازمند محاسبات مهندسی و دقیقی می باشد . اما می توان با محاسبات سر انگشتی نیز به عدد بسیار نزدیکی نسبت به محاسبات دقیق دست یافت . در محاسبات سرانگشتی به ازای هر متر مربع آب حدود 1100 کیلوکالری در نظر گرفته می شود . از حاصل ضرب حجم آب استخر در این عدد بار حرارتی مورد نیاز استخر به دست می آید . عدد به دست آمده را تقسیم بر 860 کرده تا بار حرارتی مورد نیاز بر حسب کیلو وات محاسبه شود . حال با این عدد می توان مبدل مورد نیاز را به دست آورد و اگر بخواهیم بر حسب فوت محاسبه کنیم عدد به دست آمده را تقسیم بر دو کرده و از ظرفیت های موجود و استاندارد موجود در محصولات ، مبدل مناسب خود را انتخاب می کنیم . نکاتی که مطرح شد در رابطه با مبدل های پوسته و لوله استیل می باشد و مبدل های صفحه ای روند محاسباتی خاص خود را دارند .

مبدل حرارتی هایواتر مدل HW 20-9 دارای 2 سال گارانتی می باشد .
