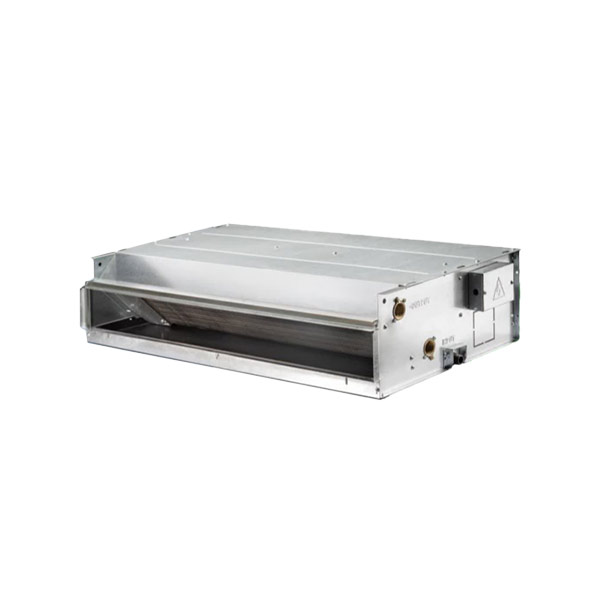

فن کویل 800 cfm سقفی توکار اسلیم بلو پلاس (+blue) مدل SLFC0800

توضیحات

مشخصات فن کویل 800 cfm سقفی توکار اسلیم بلو پلاس (+blue) مدل SLFC0800

• مجهز به اتصال درین در هر دو طرف دستگاه
• برخورداری از قابلیت جابجایی فیلتر از قسمت زیرین به پشت دستگاه
• مجهز به سینی درین آپشنال خارجی قابل نصب روی دستگاه
• قابل استفاده در سقف دارای ارتفاع کم به صورت توکار
• دارای 3 دور استاندارد به همراه سطح صدای پایین
• مجهز به عایق ضد رطوبت درین دارای ضخامت 5 میلیمتر و ضخامت 3 میلیمتری در قسمت بدنه
• امکان جداسازی و خارج نمودن فن و موتور به منظور انجام فرایند تعمیر بعد از انجام نصب
• برخورداری از قابلیت اضافه نمودن هوای تازه به یلنیوم ورودی هوا
• مجهز به اتصال برنجی پیچ شده به دستگاه

کاربرد فن کویل

به طور کلی فن کویل ها ، به عنوان دستگاه توزیع کننده هوای سرد و گرم ، مورد استفاده قرار می گیرند . به همین دلیل یکی از ویژگی های بسیار مهم فن کویل ها این است که به راحتی می توان در کنار آن ها از انواع چیلر تراکمی و یا جذبی استفاده نمود . در واقع یکی از مهم ترین دستگاه ها در سیستم تهویه مطبوع آب و هوا فن کویل ها می باشند که با توجه به کارایی که دارند به شکل گسترده ای در مصارف مختلف مورد استفاده قرار می گیرند . بر همین اساس از سری کاربرد های فن کویل می توان به موارد زیر اشاره کرد :

• محیط های مسکونی
• هتل ها
• بیمارستان ها
• محیط های اداری و تجاری
• و … .

اجزای تشکیل دهنده فن کویل ها

فن کویل ها از اجزا و قطعات مختلفی تشکیل شده اند که از مهم ترین آن ها می توان به موارد زیر اشاره کرد :

1. فن و الکتروموتور : الکتروموتور ، با انتقال انرژی به فن ، سبب چرخش پره های آن می شود . به همین دلیل به دنبال چرخش فن ، هوای محیط مورد نظر در گردش قرار می گیرد .
2. کویل حرارتی : با استفاده از کویل حرارتی ، فرایند تبادل حرارتی بین جریان هوا و آب در جریان قرار گرفته در کویل ها ، انجام می شود .
3. شیر هواگیری دستی : به منظور سهولت در تخلیه هوای داخل کویل ها ، از شیر هواگیری دستی استفاده می شود .
4. فیلتر قابل شستشو : برای انجام تصفیه هوای ورودی به دستگاه ، از فیلتر های قابل شستشو استفاده می کنند .
5. سینی درین : با استفاده از سینی درین ، قطرات آب تقطیر شده بر روی کویل های سرمایشی ، جمع آوری و به خارج از دستگاه تخلیه می شود . در صورت عدم استفاده از این قطعه ، با در تماس قرار گرفتن قطرات آب با دستگاه ، نه تنها سبب بروز آسیب به فن کویل می گردد ؛ بلکه به قسمت سقف های کاذب و دیوار ها نیز خسارت وارد می شود .
6. پلنیوم باکس :پلنیوم باکس محفظه ای است که در داخل آن فن ، الکتروموتور و فیلتر های تصفیه هوا نصب می شود . وظیفه ی این بخش از فن کویل این است که تمامی هوای برگشتی از محیط را به سوی فیلتر ها انتقال دهد و از طرف دیگر ، مانع از ورود هوای آلوده و غیر بهداشتی موجود در بخش سقف های کاذب ، به محیط می شود .

انواع روش های کنترل ظرفیت در فن کویل ها

در فرایند تهویه مطبوع ، عدم توقف گردش هوا در محیط مورد تهویه ، بهترین حالت ممکن به شمار می رود . به همبن دلیل به منظور تحقق این هدف ، انتخاب اصولی ترین روش بهترین گزینه می باشد . در چنین شرایطی به جهت کنترل نمودن ظرفیت در فن کویل ها ، تغییر در جریان آب عبوری از کویل ها ، روش اصولی است . برای انجام این کار استفاده از قطعاتی چون ، شیر های برقی دوراهه و یا سه راهه همراه با یک کنترل کننده دما الزامی است . به طور معمول ، از این روش در مصارفی که گردش هوای محیط امری الزامی و مهم است ، مانند ، محیط های آزمایشگاهی ، مراکز درمانی و … استفاده می شود . در محیط های دیگر که حساسیت در گردش قرار داشتن هوا به شکل الزامی ، وجود ندارد ، روش های دیگری نظیر خاموش و روشن کردن فن و تغییر دور آن توسط ترموستات ، مورد استفاده قرار می گیرد .

نحوه محاسبه ظرفیت فن کویل

انجام محاسبه ی ظرفیت فن کویل ، در عین ساده بوذن ، امری است زمان بر ، که باید با دقت مورد بررسی قرار بگیرد . در جهت انجام محاسبات یک سری فاکتور و پارامتر وجود دارد که به دلیل تأثیر گذار بودن در تعیین ظرفیت فن کویل  ، در این زمان باید مورد توجه قرار بگیرند . از سری مهم ترین این موارد می توان به ، دمای آب ورودی و خروجی فن کویل ، ارتفاع از سطح دریا ، رطوبت نسبی محیط ، دمای هوای ورودی و خروجی فن کویل و … اشاره کرد . به منظور انجام محاسبات مربوط به ظرفیت فن کویل ، دو روش محاسباتی ، نظیر محاسبات مهندسی و محاسبات سرانگشتی وجود دارد . در زمان انجام محاسبات به روش مهندسی به یک سری مشخصات فیزیکی ساختمان و هوای محیط داخلی و خارجی چون ، کاربری ساختمان ، جنس دیوار ها ، تعداد افراد ، در ها و پنجره های محیط ، ضریب هدایت حرارتی آن ها ، نوع فعالیت افراد در محیط و … نیاز دارید . از آن جایی که در اختیار داشتن این اطلاعات در محیط ها و ساختمان های قدیمی و بدون مستندات مهندسی ، امری است دشوار ، در چنین شرایطی استفاده از روش سر انگشتی بهترین گزینه خواهد بود .

محاسبه ظرفیت فن کویل به روش مهندسی :

در این روش اولین مرحله محاسبه ی بار برودتی ساختمان است . به طور معمول ، این کار توسط مهندسین مشاور تأسیسات مکانیکی انجام می شود . با در دست داشتن بار برودتی ساختمان مورد نظر ، به سهولت و از طریق فرمول زیر می توان حجم هوادهی فن کویل را محاسبه کرد :

Q=M.CP.∆ T

در این فرمول منظور از حروف به کار رفته مواردی است که در ادامه برایتان شرح داده ایم :

• Q : میزان بار برودتی ساختمان ، بر حسب بی تی یو بر دقیقه می باشد .
• M : میزان دبی هوای فن کویل برحسب فوت مکعب بر دقیقه است .
• CP : میزان CP عددی ثابت و از پیش تعریف شده  Btu/hr/Lb.F 0.24 می باشد . CP گرمای ویژه هوا در فشار ثابت است .

• T∆ : اختلاف دما ، بین هوای ورودی و خروجی فن کویل با این المان نشان داده می شود و بر حسب فارنهایت اندازه گیری می کنند .

در فرمول بالا به منظور محاسبه ی M  گرمای ویژه هوا در جرم حجمی هوا ضرب می شود . جرم حجمی هوا عددی ثابت 0/075 Lb/Ft3  می باشد . بر همین اساس با ضرب گرمای ویژه ی هوا 0.24 در 0.075 ، عددی معادل 0.018 Btu/Ft3.F FI به دست می آید .

نحوه انتخاب نوع فن کویل ها

با توجه به تنوع فن کویل ها ، ابتدا باید ظرفیت آن مشخص شود و سپس با در نظر داشتن و توجه به یک سری فاکتور ها چون ، میزان بودجه تعیین شده به منظور خرید فن کویل ، شرایط معماری ، کاربری محیط و … می توان نوع فن کویل را انتخاب کرد .
