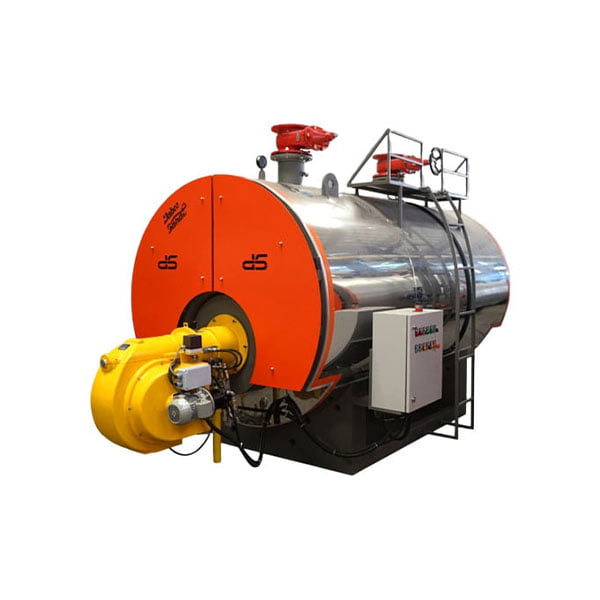

دیگ آب داغ افقی سوپر سه پاس دابو صنعت 80000 kcal/hr

توضیحات

دیگ آب داغ افقی سوپر سه پاس 80000 kcal/hr دابو صنعت در ظرفیت های kcal/hr 15.000.000-80.000 با فشارهای کاری bar 25-3 ساخته می شوند . طراحی این دیگ ها در ظرفیت های بالاتر از 875.000 kcal/hr از نوع فایرتیوپ ، فولادی ، افقی ، سه پاس و عقب مرطوب و در ظرفیت های پایین تر از نوع نیمه مرطوب می باشد .

مزایا و مشخصات فنی دیگ آب داغ افقی سوپر سه پاس دابو صنعت 80000 kcal/hr

• کوره اصلی در دیگ آب داغ افقی سوپر سه پاس خارج از مرکز بوده و در پایین محور عمودی دیگ قرار دارد . کوره فرعی در انتهای دیگ تعبیه شده و بخش عقب آن را کاملا مرطوب می کند . همچنین در ایجاد توربولاسیون نقش موثری داشته و نیاز به مواد نسوز و آجر چینی در انتهای دیگ را بر طرف می سازد که این امر از تعمیرات طولانی و گران قیمت جلوگیری به عمل آورده و کارایی و عمر مفید سیستم را افزایش می دهد .
• در دیگ های دابو صنعت منهول و هنوهول های متعدد ، دسترسی به سطح تیوپ ها و کوره را میسر می سازد که این امر سرویس رسوب زدایی و تعمیر را برای مصرف کننده آسان می کند . برای سهولت در انجام سرویس ها ، بازرسی ها و تعمیرات احتمالی ، طراحی کوره و لوله های انتقال حرارت به گونه ای صورت گرفته که محفظه دود و کوره کاملا مستقل از یکدیگر باشند .
• در دیگ های دابو صنعت منهول و هندهول های متعدد ، دسترسی به سطح تیوپ ها و کوره را میسر می سازد که این امر سرویس رسوب زدایی و تعمیر را برای مصرف کننده آسان می کند . برای سهولت در انجام سرویس ها ، بازرسی ها و تعمیرات احتمالی ، طراحی کوره و لوله های انتقال حرارت به گونه ای صورت گرفته که محفظه دود و کوره کاملا مستقل از یکدیگر باشند .
• به علت wet back بودن ، حداکثر فضای مورد نیاز در قسمت اتاقک دود عقب دیگ ، mm 1000 می باشد .
• طراحی دیگ با فشار 1.1 برابر فشار کاری انجام می شود . دیگ با فشار 1.5 برابر فشار طراحی و آب حداقل 7 درجه سانتی گراد مورد تست هیدرواستاتیکی قرار می گیرد .
• برق مورد نیاز برای راه اندازی دیگ به صورت سه فاز ( V 380 و HZ 50 ) می باشد .
• طراحی این دیگ ها به گونه ای انجام شده که کمترین افت فشار ممکن در محفظه احتراق آن ها اتفاق می افتد و به همین خاطر از هر نوع مشعل استانداردی می توان برای راه اندازی آن ها استفاده نمود .
• شاسی دستگاه به صورت دو پایه باکس فولادی می باشد که با لوله های مقاوم ، مهار شده است و به وسیله دو عدد ناودانی به هم متصل شده ، یک سطح کاملا گسترده و یکپارچه را ایجاد می نماید .
• اکونومایزرها ، رگوپراتورها و توربولاتورها از جمله سیسستم های کاهنده مصرف انرژی می باشند که برخی یا همگی آن ها با توجه به ظرفیت و فشار کاری دستگاه و براساس صرفه جویی اقتصادی حاصل ، بر روی دیگ آب داغ نصب می گردند .
• راندمان حرارتی این دیگ ها بدون سیستم های کاهنده مصرف انرژی 89% تضمین می گردد و دارای گرید انرژی A می باشد و می توان متناسب با ظرفیت دیگ و نصب سیستم های کاهنده مصرف انرژی راندمان را به 93% رساند .

جدول مشخصات فنی دیگ داغ افقی سوپر سه پاس دابو صنعت
